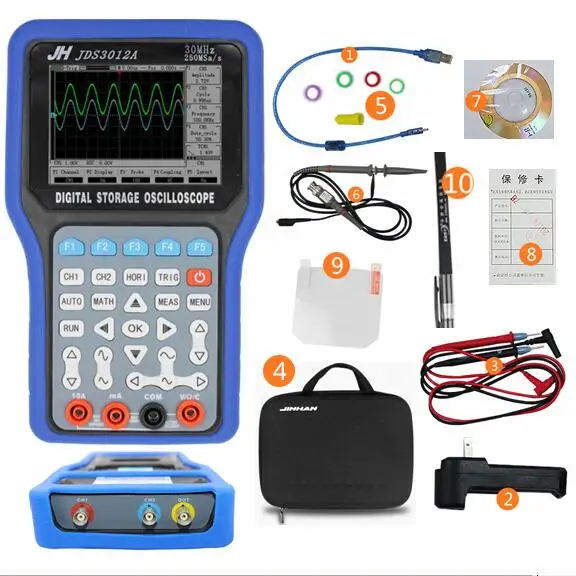

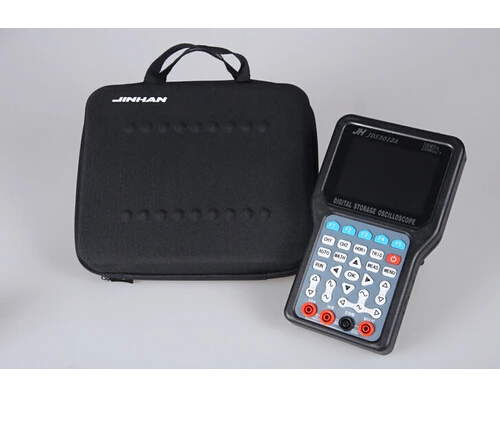

JDS3012A Handheld Oscilloscope Portable Oscilloscope Multimeter Signal Generator Data Recorder 30MHz Bandwidth 2 Channels

The real-time sampling rate         250MSa/S

Channel                                        2 (1 analog channel,1 digital channel)

Bandwidth                                    30MHz(frequency 60MHz) measured data

The vertical resolution                  8bit

Vertical sensitivity                        10mV-5V(Probe 1X) 100mV-50V(Probe 10X) 1V-500V(Probe 100X) (1,2.5,5 Stepping)

The vertical accuracy                  +/- 3%

The input impedance                   1MΩ 25pF

Input coupling                              DC,AC

Display mode                               Y-T

Input voltage                                40V(x1);400V(x10);4000V(x100)

The time base                             10ns-50ms(1,2.5,5Stepping) 100ms-5s(Scan)

The storage depth                       16k

Trigger Mode                               Automatic, normal and single

Trigger Type                               The rising edge, falling edge

Automatic detection                    Support(50Hz-60MHz)

Measurement                             The peak to peak value, duty cycle, frequency, cycle Cursor   Time,voltage

Screen                                        4.3 inch   16 bit true color   TFT 400*272

Multimeter

The full scale reading                 6000 count

DC voltage                                 60.00mV, 600.0mV, 6.000V, 60.00V, 600.0V, 1000V.

AC voltage                                 60.00mV, 600.0mV, 6.000V, 60.00V, 600.0V, 750V.

DC current                                 60.00mA/600.0mA, 6.000A/10.00A.

AC current                                 60.00mA/600.0mA, 6.000A/10.00A.

Resistance                                600.0Ω, 6.000kΩ, 60.00kΩ, 600.0kΩ, 6.000MΩ, 60.00MΩ.

Capacitor                                  40.00nF, 400.0nF, 4.000μF, 40.00μF, 400.0μF, 4000μF(30sec).

Diode                                        0V~2.0V.

On-off detecting                        in 600Ω gear detection, buzzer when less than 30 Ω

The signal generator

Frequency                                0Hz – 20MHz (square wave 5M)

Duty ratio                                  0% – 100%

Amplitude                                 100mV – 4V

Offset                                        +- 0V – 2V

Serial Center

Baud rate                                  115200 – 1200

Data bits                                    8,9

Parity bit                                    NO,ODD, EVEN

Stop bit                                     1,0.5,2,1.5

Hex                                           10,16

Recorder

Time base                                100ms – 5s
